电梯无线监控方案

一、项目特性
 传统的电梯内制作闭路电视视频监控系统是采用电梯专用视频线来传输电梯内的视频信号，可随着时间的推移，国内电梯用户使用量越来越高，使用的次数越来越多的情况下，用户普遍反映，电梯视频传输线在使用过程中因为每天几十次的上下波折，一般超过半年时间后线路开始脱皮有的甚至有些折断慢慢的不能使用，而更换这套线路是非常复杂的工作，费时费力。
 现在我们设计电梯方案时充分考虑到这一点，不采用电梯专用线来完成，而是采用微波无线传输设备来完成此项目，电梯直行上下运行的规律恰恰非常符合无线微波设备安装条件。

二、电梯干扰状况分析：
电梯目前所受到的干扰主要有：
   1、电源干扰：由于电梯摄像头所采用的电源取自电梯380伏电源，而电梯采用的是变频电机，故对于摄像头以及传输线造成影响；
   2、变频电机干扰：视频信号为0-6兆信号，而变频电机所产生的干扰频率在0-11兆之间，对视频信号造成直接干扰；
   3、控制器对视频信号的干扰：电梯内部的控制部分（包括上下开门关门等动作）为11兆左右的控制器，一旦其启动，就会不断的发送控制信号和11兆的控制波，该控制信号会对视频随行电缆产生干扰。
   4、电风扇以及灯光对视频信号的干扰：电梯内部的灯光采用的是电子振荡灯管，该灯管的工作会导致50hz以及衍生的多种频率干扰，该干扰会对视频图像产生干扰；

三、方案分析：

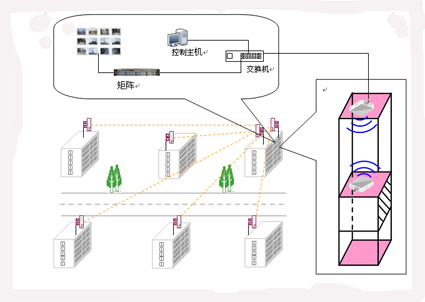

本方案针对电梯无线监控采用2.4G无线网桥。该设备具备较高的抗扰能力，适应于电梯高清无线视频监控，达到优质的传输效果。

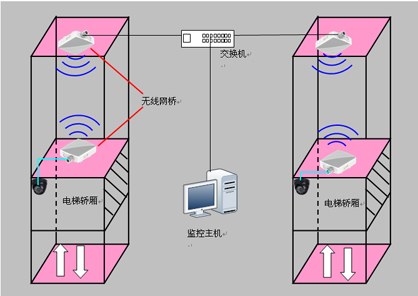

前端将网桥发射端固定于电梯轿厢顶部，电梯内的视频信号通过网线传到轿厢顶部的发射端网桥；在电梯井顶部安装接收端无线网桥，然后接入后端存储设备即可完成整个电梯监控系统。
