交通行业无线解决方案

交通行业无线解决方案



无线传输、WLAN覆盖系统在交通行业，主要应用在：城市级交通视频监控（道路、卡口）、视频分析系统，交通

工具移动WiFi接入系统；铁路到站列车视频数据导出系统；高速公路视频监控系统；在建公路、桥梁、隧道视频监

控、人员定位、考勤系统；高铁车辆检修数据传输系统等。无线传输在交通行业的应用优势在于易施工、易维护、

易管理、远距离高带宽，加上适应复杂应用场景的特殊算法和射频处理，似的快速取代传统有线传输方式。网林网络经过多年的众多实际项目经验，将无线在交通行业的多种运用，整合成一套完善的解决方案体系，以下列

举常用系统，以供参考。



交通视频监控

道路和卡口高清视频监控，主要是利用短、中、远距离无线数字微波工业频段，配合定向、扇区、全向天线，实现视频数据的发射接收，汇聚回传。在城市中，除了环境遮挡复杂多变外，无线组网难度也随着民用频段设备的广泛使用而变得越来越高，所以，组建一个稳定、抗干扰、健壮的无线传输网络，必须对每个点位周边现在的、以后的射频占用做分析和考虑。首先，需要使用抗干扰能力强、有自有特殊协议算法的组网产品；其次，分析每个点位使用带宽的情况、所处的高度位置、单跳传输的距离、周围射频环境等因素，为点位设计部署不同的产品频率、传输带宽、天线角度、整机功率，以及折衷选择点对点还是点对多点；最后，在中心部署能统一配置、管理所有无线设备的网管平台，实现能快速、便捷地对整网进行配置、管理、诊断。



铁路、公路隧道安全生产系统

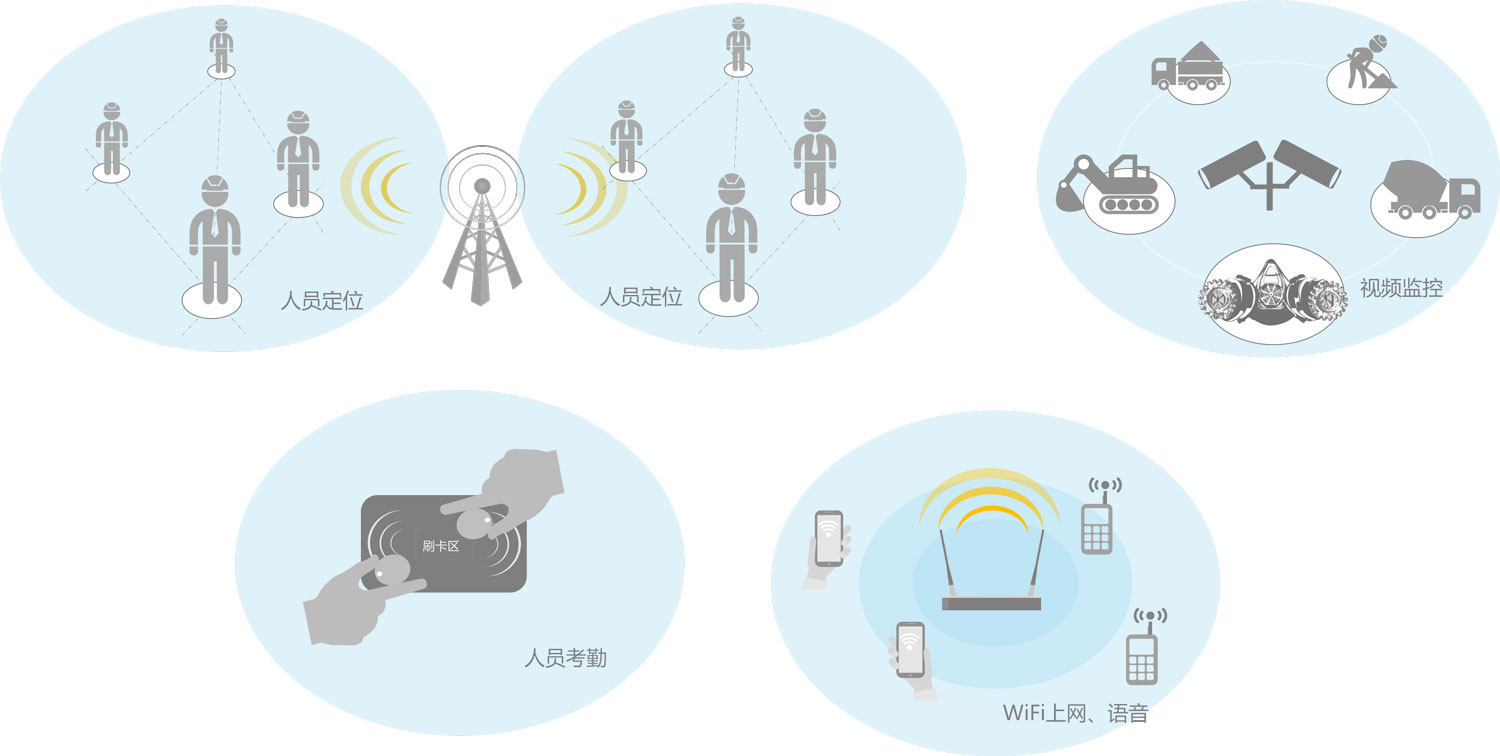

人员定位系统：定制化基于WiFi的人员定位系统在隧道施工行业，主要应用在监测隧道内施工人员施工位置，保证施工安全的功能上，工人通过佩戴和AP覆盖设备配套的WiFi扣式终端，可以实时定位佩戴人员的精确位置，当佩戴者离开划定区域后，在后台则会以匹配人员ID的画面图标报警形式体现出来，提醒项目安全管理人员进行紧急处理。



人员考勤系统：施工工人通过佩戴基于RFID的随身终端，在进出隧道时，在对到口的考勤机上进行工作考勤，人员统计，保证施工人员安全。



视频监控系统：利用数字微波桥接设备，采用点对点、点对多点方式将隧道内各个部位施工情况、路面人员、车辆施工情况实时传输到目部，提供给项目管理人员进行安全管理，综合调度。



WiFi上网、WiFi语音系统：使用工业级，高稳定性的无线覆盖设备对隧道内外进行WiFi覆盖，管理人员可以通过WiFi接入互联网，上传现场施工情况和远程办公，在较偏僻区域、运营商信号较弱或没有信号的情况下，工作人员、项目管理人员之间可以通过WiFi网络进行语言通话保证信息通讯。



快速移动切换漫游架构：移动车载客户端，支持智能快速移动漫游算法，配合无线覆盖设备，可以实现

隧道内施工车辆快速移动的同时保证视频监控、定位、工业控制数据的完全实时传输，不出现卡顿。移动车载终端在

该方案中取代原有的漫游切换机制，通过不停的后台扫描，采取“先建后拆”的原理，保证切换过程中，不对数据传输

造成影响。架构方式如下图：



---



我们在实际实施的道路、矿区隧道无线传输应用中，点对点无线直传距离可达5公里，根据选择产品型号的不同，最低可以

保证80Mbps以上的传输净带宽，可以大大减少隧道内的设备使用数量，降低施工和维护难度，适用于隧道较长或者隧道内

弯道较多的应用场景。



我们在实际实施的道路、矿区隧道无线覆盖应用中，对类似手机、PDA、PDA等移动终端的WiFi接入覆盖，单设备覆盖半径

可达350米，将设备的用量降到最低，节约近2倍的综合建设、运营成本。



MESH多模多跳技术解决了传统MESH网络多跳带宽急剧损耗的问题，在高清视频监控传输

应用中菊花链多跳数可达10跳，在非视频数据传输应用情况下，最多可达20跳，并支持故障自愈合机制，且每个节点只需按安

装一台设备即可，大大提高链路的可扩展性、安全性和易维护性。



---



智慧综合管廊-智能无线覆盖系统

综合管廊，就是地下城市管道综合走廊。即在城市地下建造一个隧道空间，将电力、通信，燃气、供热、给排水等各种工程管线

集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设

施和“生命线”。

智慧综合管廊，就是以各类智能化监控设备为基础，数据融合分析应用为手段，结合智能传输、智能传感、3S（GIS、GPS、RS）

和三维建模等技术，实现对管廊各类信息的快速、准确、可靠的收集与处理，并在统一的信息管理平台上展现和操作。其中智能

传输子系统中，目前组网最为灵活、接入终端类型最为广泛的方式为WiFi接入，epotel亿波普天自主研发的智慧管廊智能无线覆

盖系统综合了工业级一体化设备、数据安全加密、快速移动漫游、无线人员定位、低延迟VoIP语音等多个方案设计优点，为地下

综合管廊提供稳定可靠的无线通讯网络。



单个防火区只需要安装一台epotel亿波普天工业级一体化智能无线AP，即可完成对地下管廊无线机器人巡检、无线语音对讲、

无线人员定位等系统的数据接入、实时回传。





地下管廊内的epotel亿波普天智能无线AP接入各防火区信息箱交换网络，融入整个管廊环网，最终将采集到的视频、控制、

语音等数据上传到中心管理平台各个功能服务器进行处理。



epotel亿波普天无线智能AP产品在地下管线应用中的特性：
