全息AI安防传输网络解决方案助力阜平职教中心智



一、项目背景

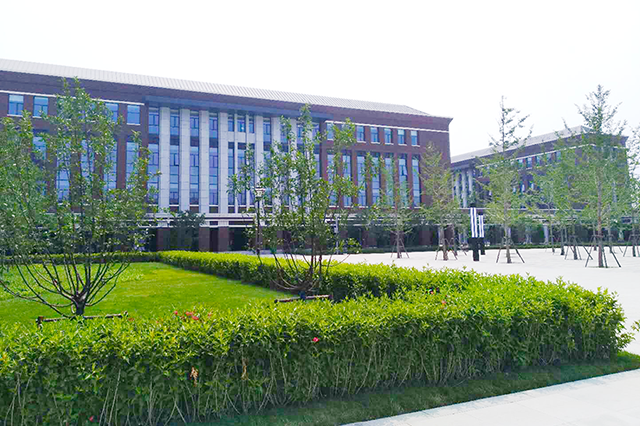

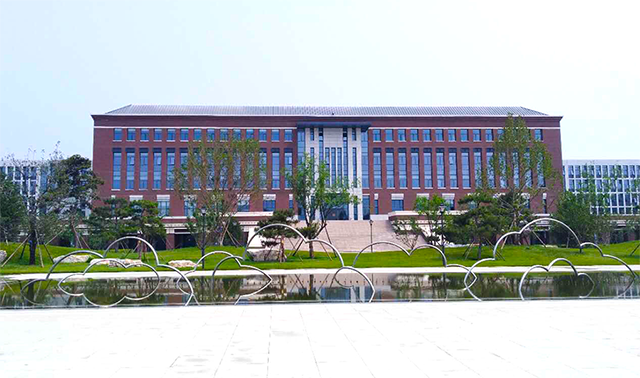

阜平县职业技术教育中心位于阜平县平阳镇，毗邻保阜公路，距县城30公里，环境优雅，交通便利。占地600余亩，建筑面积10万平方米，拥有教学大楼、实训大楼、行政中心、图书馆、学生公寓与餐厅、教工公寓、多功能厅和浴室超市等，设施齐全，功能完善；建有校内局域网、有线电视教育网、校园广播网、光纤接入的互联网等完善的校园信息网络；现有电子电工与自动化、饭店服务与管理、服装制作与营销、计算机及应用、汽车运用与维修、现代农业六大校内专业实训基地。



二、客户需求



1. 视频监控系统、一卡通门禁系统、广播系统实现业务隔离；



2. 视频监控系统根据室内外监控实现分隔管理；



3. 可自动识别主流终端设备，实现资产管理；



4. 全网1700+摄像头，要求视频上墙不卡顿；



5. 所有设备以拓扑图形式可视化呈现，直观展示网络架构；



6. 需兼容主流厂商网络设备，如华为华三等；



7. 监控网中任何未经授权的操作行为需自动拒绝，保障系统稳定运行；



8. 出现突发故障时能实时预警、精准定位、快速解决；



9. 重点场所的视频监控需优先保障；



三、解决方案

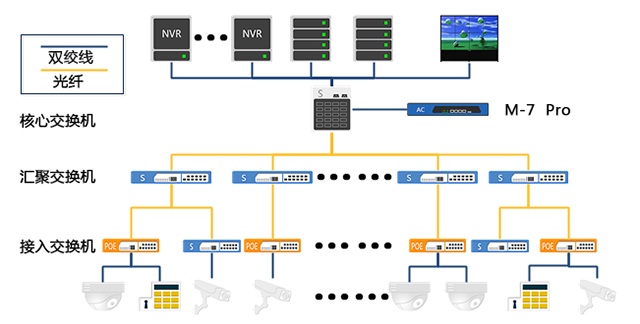

1.核心采用TAS7706安防专用机框式交换机，光纤下联TAS5700-24F-16S-Ascan汇聚交换机；



2.核心交换机与10台NVR、视频平台服务器采用千兆级联，能同时处理多路视频流量，画面上墙清晰流畅不卡顿；



3.核心交换机和华为虚拟服务器对接，实现一卡通门禁系统对虚拟服务器的三层访问和存储；

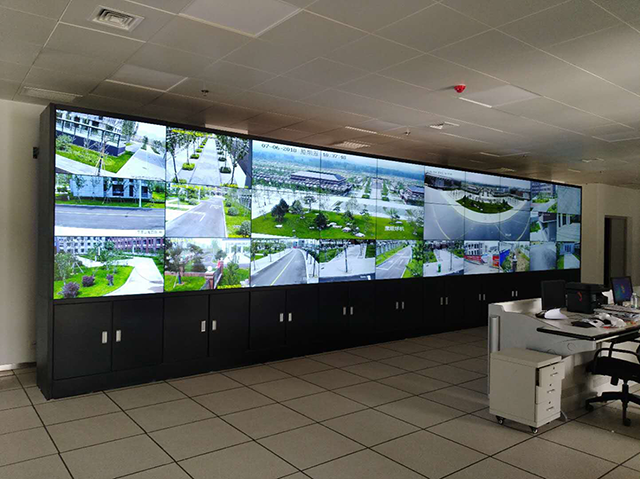

4.核心下连TAS5700-28FT-Ascan交换机，该台设备对接显示大屏，实现视频的同步上墙；



5.接入层交换机根据现场实际环境选用TAS2700系列8口交换机、16口POE交换机、24口交换机、24口POE交换机；



6.多业务云智能管理平台M-7 Pro，可自动生成全网拓扑，实现网络的可视化统一管理，针对突发故障，可实时预警、精准定位、快速解决，同时还可针对关键视频业务优先保障，有效减少运维成本并保障监控系统的稳定运行。





四、使用效果



1.全局可视，便捷运维管理

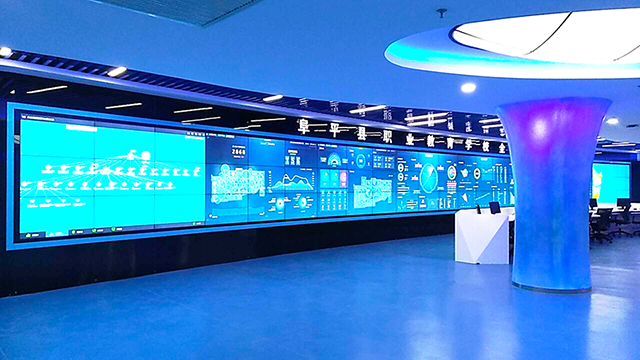

系统综合运行状态图直观呈现『视频流量统计』、『网络健康指数』、『设备类型及占比』、『告警分布』等信息，运维人员可纵览全网状态，及时做出调整优化；



精准扫描识别网络设备、终端设备，自动生成全局拓扑，实现全网设备状态、位置可视，同时网络任意节点出现异常，运维人员能迅速发现、定位并解决问题；



2.解决并预防视频卡顿



关键视频流优先保障，针对重要监控点采取基于网络传输协议层的视频流优化，可以确保关键视频流的优先传输，保证关键视频不因网络问题而卡顿；



通过视频流卡顿检测告警技术，系统可以将视频流所经过的网络节点单独的可视化呈现，无论是视频流拥塞导致的丢包卡顿，或是布线工程质量引起的丢包卡顿，系统都会告警并精准定位故障点的位置。



同时，流量整形功能可以对该视频流进行优化整形，有效的解决因拥塞导致的丢包卡顿问题。



3.全天候实时监测，保障全网稳定



实时监测摄像机等前端设备的流量稳定性和工作状态，出现异常时立即进行相应告警及精准定位；



实时监测交换机工作温度，在低温环境下自动进行交换机加热，避免温度异常影响网络稳定性；



实时监测PoE交换机电压电流稳定性，避免供电异常导致摄像机等前端设备故障；



实时监测网络IP地址冲突，发现异常及时告警并定位解决IP地址冲突源。



4.非法接入告警，杜绝风险隐患



通过网络的入侵告警及安全防护功能，可有效阻止非授权设备误接入及误操作行为，保护安防网络的安全及稳定性。



5.远程运维，随时随地掌控



基于自主研发的M-View技术，内置百度地图应用，通过移动设备（包括手机、笔记本电脑）可在任何时间、任何地点对跨区域项目进行远程集中运维管理。

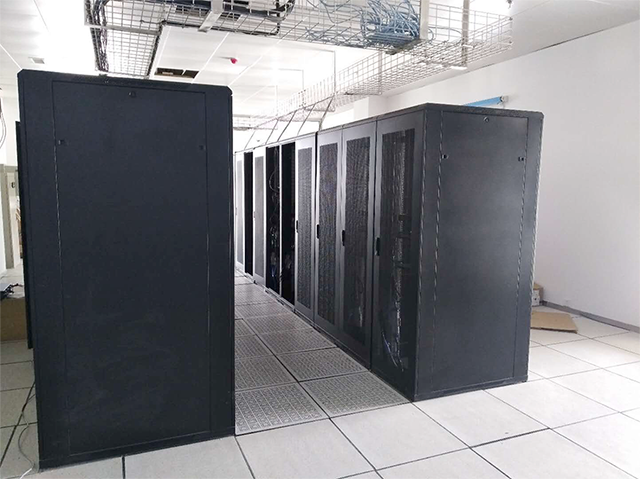

场景图
