华为二层交换机VLAN常用命令

现有一台华为s5700交换机和普通交换机数台，以及华为AR1220路由器一台。

1、AR1220S路由器连接外网。

2、s5700交换机划分vlan。

3、普通交换机接vlan和pc端。

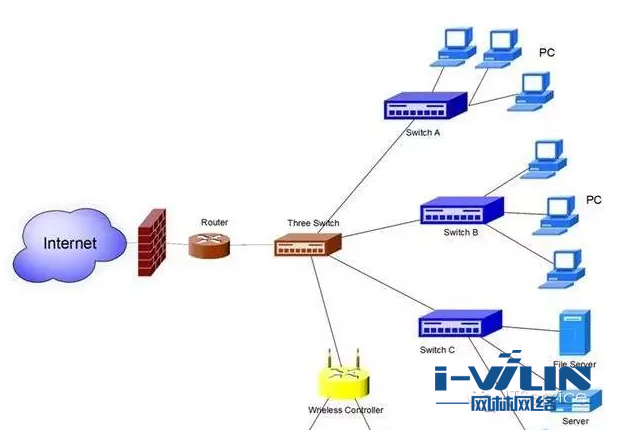

网络拓扑图如下：

配置说明：

s5700默认有vlan1所有端口都在vlan1里面。

vlanif1配置路由器网段ip用于连接路由器。

三层交换机要配置一条指向路由器的静态路由。

路由器要配置nat对应个vlan ip。（计算机网络：）

路由器要配置路由到各个vlan网段。



1、s5700交换机web管理ip和用户配置。

使用Console线缆将计算机连接至交换机的Console口。

        在计算机上打开终端仿真软件，新建连接，设置连接的端口以及通信参数。计算机终端的通信参数配置要和交换机Console口的缺省配置保持一致，交换机Console口的缺省配置如下：

             传输速率：9600

             数据位：8

             校验方式：无

             停止位：1

             流控方式：无

按Enter键，直到仿真终端出现如下显示，提示用户配置验证密码。

Please configure the login password (6-16)

Enter Password:admin@

Confirm Password:admin@



配置交换机的管理IP：

system-view

interface meth 0/0/1

ip address 10.255.4.100 24

quit

quit

save



配置web登陆用户信息：

system-view

aaa

local-user admin password cipher pioneer@2015

local-user admin privilege level 15

local-user admin service-type http ftp

local-user admin ftp-directory flash:

quit

quit

save



       使用网线将计算机与交换机的ETH口相连,配置计算机上的IP。在尚未使用的IP地址范围内选择IP地址，如10.255.4.50。

       打开一个Web浏览器窗口。在地址栏中输入10.255.4.50，即交换机IP地址，然后按Enter键。系统将显示登录界面。



2、s5700vlan划分和设置。

console登陆交换机，按enter键输入密码：123456789。

设置端口的接入方式和所属的vlan

system-view

interface GigabitEthernet 0/0/1

port link-type access

quit

interface GigabitEthernet 0/0/2

port link-type access

port default vlan 2

quit

interface GigabitEthernet 0/0/3

port link-type access

port default vlan 3

quit

interface GigabitEthernet 0/0/4

port link-type access

port default vlan 4

quit

interface GigabitEthernet 0/0/5

port link-type access

port default vlan 5

quit

interface GigabitEthernet 0/0/6

port link-type access

port default vlan 6

quit

interface GigabitEthernet 0/0/7

port link-type access

port default vlan 7

quit

interface GigabitEthernet 0/0/8

port link-type access

port default vlan 8

quit

interface GigabitEthernet 0/0/9

port link-type access

port default vlan 9

quit

interface GigabitEthernet 0/0/10

port link-type access

port default vlan 10

quit

interface GigabitEthernet 0/0/11

port link-type access

port default vlan 11

quit

interface GigabitEthernet 0/0/12

port link-type access

port default vlan 12

quit

interface GigabitEthernet 0/0/13

port link-type access

port default vlan 13

quit

interface GigabitEthernet 0/0/14

port link-type access

port default vlan 14

quit

interface GigabitEthernet 0/0/15

port link-type access

port default vlan 15

quit

interface GigabitEthernet 0/0/16

port link-type access

port default vlan 16

quit

interface GigabitEthernet 0/0/17

port link-type access

port default vlan 17

quit

interface GigabitEthernet 0/0/18

port link-type access

port default vlan 18

quit

interface GigabitEthernet 0/0/19

port link-type access

port default vlan 19

quit

interface GigabitEthernet 0/0/20

port link-type access

port default vlan 20

quit

interface GigabitEthernet 0/0/21

port link-type access

port default vlan 21

quit

interface GigabitEthernet 0/0/22

port link-type access

port default vlan 22
