TG-NET以太网 POE供电解决方案

一、PoE介绍　　

传统上，连接到网络的设备至少需要通过两种类型的线缆进行连接。分别是用于传输数据的以太网线缆和用于供电的电源线。对电源线的需求一直是设备部署中的一个限制因素，要么需要设备放置在靠近的已有电源插座，要么需要在设备的附近安装新的电源插座。以太网供电技术（PoE）解决了这个困境并且极大地提高了部署该类设备的灵活性。

PoE是一项革命性的技术，正快速地被使用在像VoIP电话、IP视频监控和无线接入点等的设备上。随着PoE（IEEE802.3af）标准在2003年的首次发布，市场已经大幅地增长。根据Infonetics公司的数据，从2005年到2010年全球PoE端口的数量从2500万增长到6300万，并且预见到2012年超过8000万。PoE技术通过同一条以太网线缆不仅提供数据传输还提供电力输出，从而使设备的部署变得更方便和极大地降低了电源线的需求。在使用PoE技术之前，网络设备需要独立的线缆来供电和进行数据传输。由于设备必须靠近电源插座，所以一直是设备部署中的一个限制因素。

　　随着硅制造工艺的改良使芯片变得更小以及芯片消耗更少的电力，以太网设备的整体功耗也在不断地减少。这极大地扩展了可以支持PoE的设备的范围。

二、应用行业前景分析　　

随着平安社会、和谐社会概念的普及推广，各行各业的视频监控系统应用规模越来越大，动辄有覆盖一个城市、甚至覆盖全国的需求。典型的如公安系统的平安城市，要实现一个城市的关键视频监控信息点联网覆盖，甚至多个城市级联共享以及向上接容；轨道交通方面，会在每个铁道场站设几个或几十个摄像点，一条铁路线几十个场站连接起来，几百条铁道线又都汇集到铁道部，是一个非常庞大的系统；还有政府的应急指挥、抢险救灾、环保部门的排污检测等多种业务应用。这些行业应用的安防监控系统越来越看重整个信息的高清化，工程维护的简单化，及信息网络化。　　

在这个应用背景下，新型的IP摄像头相比传统模拟摄像头的优势就逐渐体现出来，其具有数字化性质，使算法的执行变得简单直接，它可以“聪明地”选择最适合的用于视频采集与传输的压缩技术。例如，如果识别出对象是人，则摄像头可以拉近侵入者的面孔，拍下高清晰度照片，将照片压缩成JPEG文件，然后发送到相应存储区域，或者在所违反的规则需要立即响应的情况下将该文件发送到安全人员的PDA。它还可以利用现有的IP网络，从而无需安全技术专用的基础局端。据统计，从05年到09年网络摄像头市场成几何级增长，到2010年已经增加了数十倍。目前网络摄像头仅占安防摄像头市场的3%左右，业内人士预估，截止2015年网络摄像头市场份额有望达到50%。在网络摄像头市场，使用POE标准的摄像头产品以其安装方便、网络结构简单、图像质量好等特点逐渐被市场认可。随着网络摄像头份额的增大，配套的POE产品的比例也会随之加大，预计到2015年，中国POE市场将达到五亿人民币　　

三、解决方案

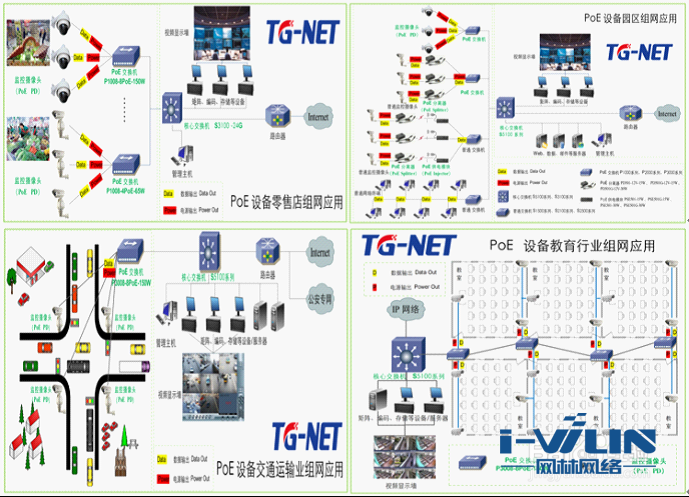

                             TG-NET行业POE应用分析1

                              TG-NET行业POE应用分析2

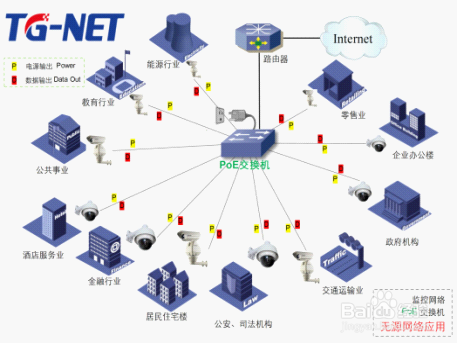

说明:从上图可以看出，安防行业的POE产品已经遍布公安、交通、金融、政府、教育、能源、酒店、超市等各行各业。　　

四、TG-NET产品推荐：　　

1、监控网络推荐使用TG-NET以下POE交换机产品：　　

a)千兆IP摄像头接入处：P3000M系列全千兆POE交换机、P3000系列全千兆POE交换机；　　

b)百兆/千兆IP摄像头密集部署处：P2000M系列千兆POE交换机；　　

c)百兆IP摄像头零散部署处：P1000系列百兆POE交换机；　　

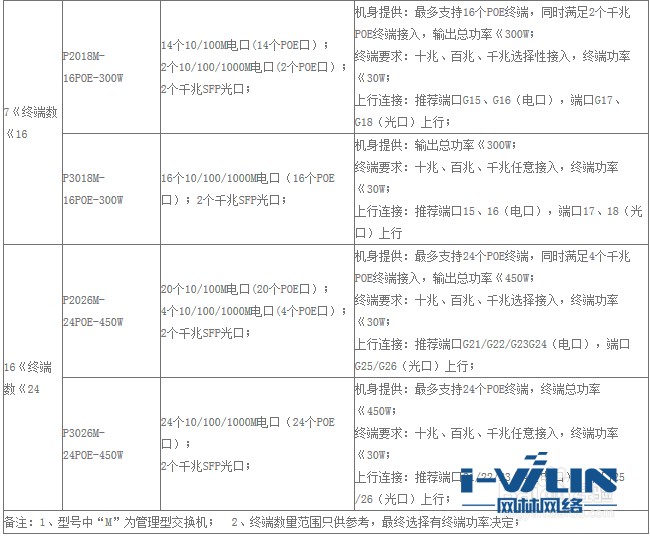

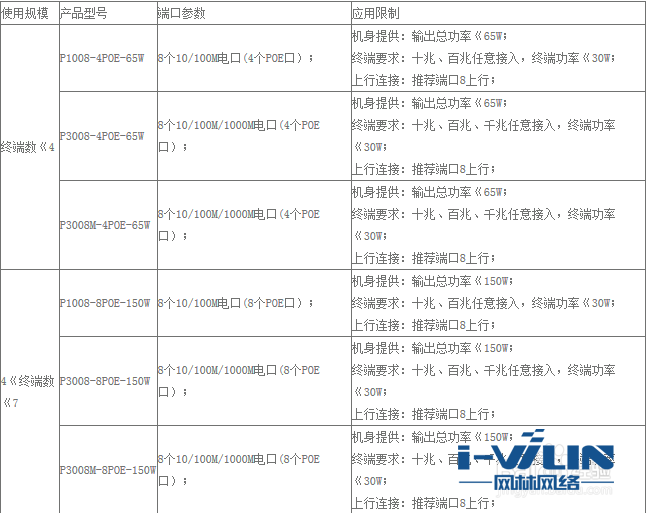

具体产品使用细节如下：　　

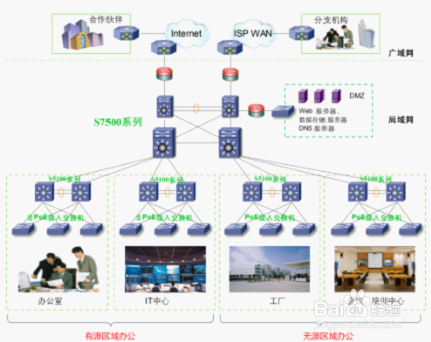

2、有源网络推荐使用TG-NET以下交换机产品

　　a)核心网络：S5100万兆三层交换机或S3100全千兆管理型交换机；　　

b)各片区楼层：S2500全千兆汇聚安全型交换机或S2100全千兆环路监测安全型交换机；　　

c)个别用户密集处需扩展端口：S1500全千兆普通型交换机；　　

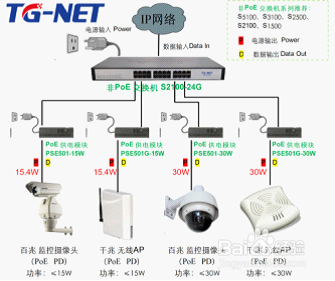

3、普通交换机接入网络需改造为POE方案时可配套以下PSE供电模块：　

　a)PSE501-15W支持百兆不超过15.4W的终端；　　b)PSE501G-15W支持千兆不超过15.4W的终端；　c)PSE501-30W支持百兆不超过30W的终端；　　  d)PSE501G-30W支持千兆不超过30W的终端；　　如图所示：

　具体型号PD供电分离器使用细节：

五、POE带来的效益　　

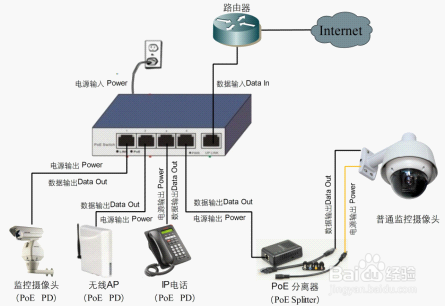

PoE(也称为馈线电源)的概念非常易于理解。简言之，就是传输通信分组的以太网电缆同时为与以太网相连的设备供电。这种方法能够减少这些设备的供电电缆。　　

PoE将在未来几年内受到用户的大力欢迎。这是为什么呢？总体而言，通过PoE交换机的使用，企业等行业受益于以下几个方面：　　

a)简单的部署：如今网络设备在硬件上只需要配备一个RJ-45网络端口，能够与现有以太网电缆共存，无需为不同区域的设备提供不同的供电方式，PoE设备适合现有网络中常见的双绞线（五类、超五类、六类……）；　　

b)设备选型多样性：客户还能够随意、自动、安全地在网络上混用原有设备和PoE设备。　　

c)移动性和灵活性：无论交流电源插座有多远，无线接入点和IP摄像头都可以部署在需要的地方；

d)增强的管理：集中的电源和数据管理允许对无线接入点、IP摄像头或其他受电设备的远程监控和管理，当设备与网络相连后，将能够远程控制、重配或重设。　　

e)提高安全性：因为网络只为需要供电的设备供电。由于只有连接了需要供电的设备，以太网电缆才会有电压存在，因而消除了线路上漏电的风险。　　

f)网络持续可靠性：当PoE交换机连接到不间断电源（UPS）时，即使在停电的情况下也可以保证供电；　　

g)节省成本支出：避免了安装电源基础设施和维护电力系统所耗费的时间；　　

六、总结POE　　PoE交换机为受电设备提供了在可靠性、降低成本和易于部署方面的改进。随着以太网设备功耗的降低，越来越多的设备将可以通过PoE供电。TG-NET可靠的、具有性价比和方便易用的PoE交换机将使新的、高级的受电设备可以无缝地应用，为企业节省了时间和金钱。TG-NETPoE交换机：简而言之，实用更智能。　　

TG-NET为安防监控网络提供更智能的PoE解决方案（参考下图）
