TG-NET打造武汉全力南小区监控网络成功案例

武汉全力南小区简介

     武汉开发区全力南企业社区是为解决入区企业员工住宿问题而投资建设的企业社区，“三期建成后，能集中容纳万名企业员工居住，是武汉目前单体最大的企业社区。”房间总量达到1670间，按每间4-6人居住，可以容纳约1万名职工居住，目前出租率在95%左右。为方便职工生活和娱乐，“企业社区”还统一配套了超市、餐厅、网吧、药店、洗衣店等商业设施。也将同步免费向入住企业员工开放2000平方米的职工活动中心，中心除配建有羽毛球场、台球、乒乓球等运动设施，还有迷你电影院、图书室等文化娱乐功能。门口3条公交通过，20分钟可通达武汉开发区区内各地。

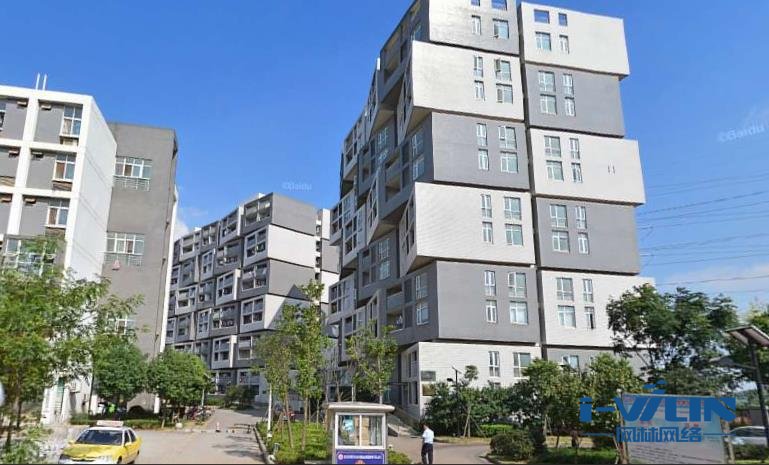

全力南小区

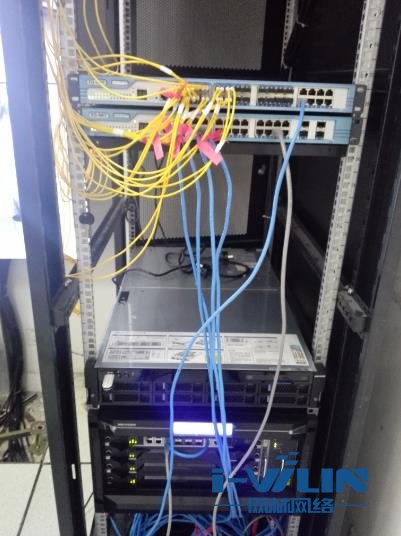

核心强大，小区监控安全抵达

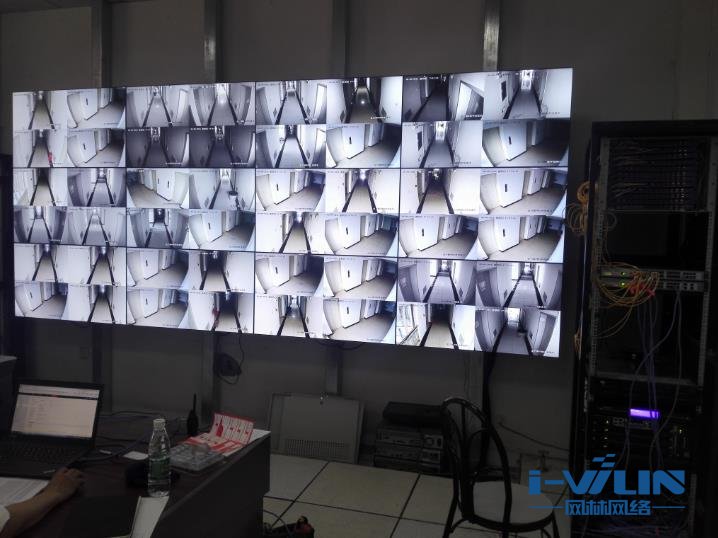

视频监控墙

客户需求

    1.  需要提供拥有三层强大处理能力的核心交换机；

    2.  核心需要提供光口，使用光纤来传递信息；

    3.  核心需要有可扩展性，保证后期其他业务的传输；

解决方案

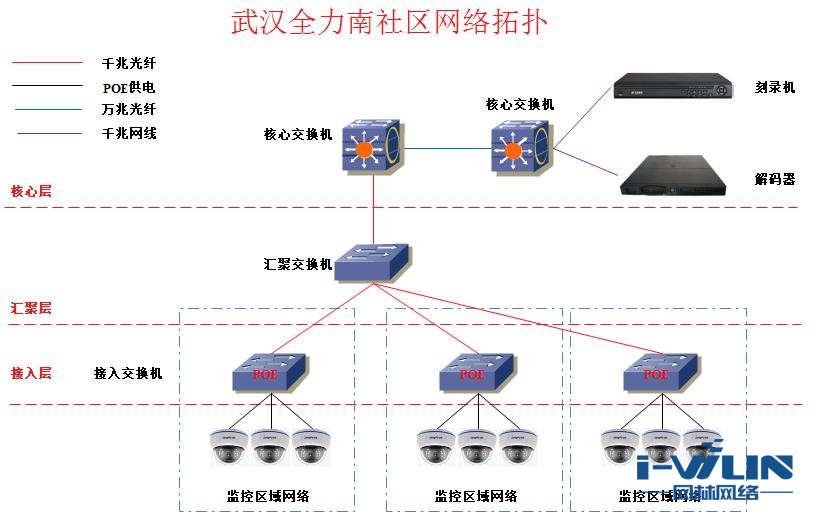

    全力南小区网络环境的分析，我们在核心配置了具有强大转发功能的S5300万兆交换机作为核心，为客户的数据提供了快速转发，并且保证客户在后期对网络的扩展性；使用S2100系列交换机作为汇聚层；使用P2000系列POE交换机作为接入层，让其分布在各个楼层的监控摄像头连接到P2026M交换机上，然后由P2026交换机转发到汇聚交换机S2100上，最后由S2100转发到核心S5300交换机上。接入层到汇聚层再到核心层都采用光纤级联的方式，保证了1080P的高清摄像头的数据传输速度，同时二台S5300万兆交换机采用万兆光纤连接，S5300-32F-4TF光口交换机连接S2100，S5300-28G-4TF电口交换机连接视频刻录机等监控设备，极大的保证了视频刻录的速度及数据的传输速度。

解决客户问题：

    1.  提供具有三层强大处理能力的核心交换机；

    2.  全光口核心与拥有上行光口的交换机对接，保证网络传输的速度；

    3.  核心具有可扩展性，可以保证客户后期对网络的改造；

    4.  在核心上划分VLAN，将各个系统分开，减少广播包的数量，保证内网的安全。

方案价值：

    1、 整套监控线路以万兆为骨干，全千兆到末端，总体高端、极速、可靠稳定。

    2、 核心交换机基于强大、稳定的处理能力，提供高达350Gbps的交换容量，端口全线速过滤转发96Mpps。能够承担1080P高清摄像头以及多路监控视频同时调取的大数据流量的压力。

    3、 本项目监控的范围比较广，所以某些设备用光纤来连接，突破了距离的限制。
