综合布线

从传输性能、可管理性、灵活升级、性价比等方面的比较，我们选择以美国康普SYSTIMAX Solutions综合布线系统为例进行相关介绍。这是一幢建筑面积10万平方米的企业的办公地，其中大楼数据主干采用万兆多模光纤系统，在保证最佳传输性能的同时能大大降低网络设备投资，是性价比非常高的选择。水平布线采用具有专利的SYSTIMAX一字分隔六类铜缆GigaSPEED XL7系统。语音主干采用SYSTIMAX三类25对大对数铜缆，能保证大楼内语音及低速数据传输，整个大楼六类信息点超过10000点。为了提高网络管理的效率，大楼还采用了SYSTIMAX全新的智能化布线管理系统iPatch系统，用于管理5000个数据点。通过系统软件，网络管理员能够清楚了解实时的网络连接情况，对网络进行轻松监控与管理。

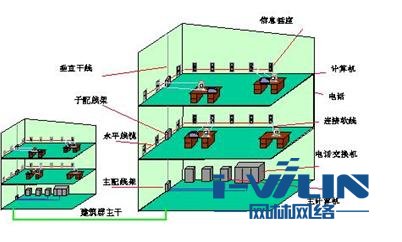

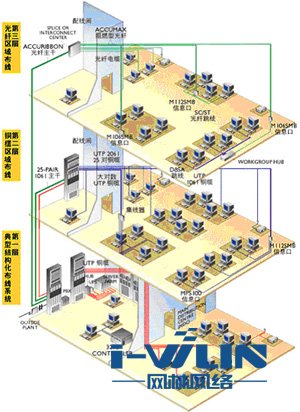

• 综合布线系统由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统六个子系统组成。
  1. 设备子系统 (EQUIPMENT SUBSYSTEM)
  2. 垂直干线子系统 (RISER BACKBONE SUBSYSTEM)
  3. 管理子系统 (ADMINISTRATION SUBSYSTEM)
  4. 水平布线子系统 (HORIZONTAL SUBSYSTEM)
  5. 工作区子系统 (WORK AREA SUBSYSTEM)
• 6. 建筑群子系统 (CAMPUS SUBSYSTEM)

• 各子系统所实现的功能如下：

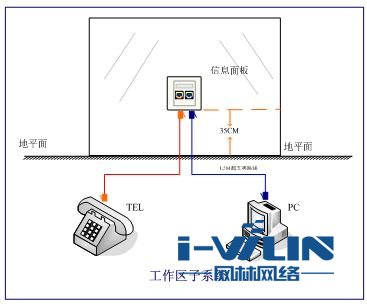

  1. 工作区子系统由配线（水平）布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成，每个工作区根据用户要求，设置一个电话机接口和1至2个计算机终端接口。

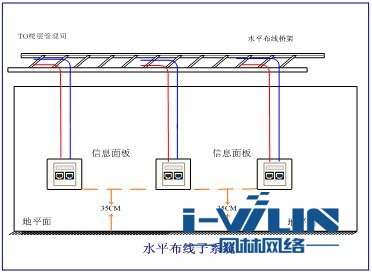

  2. 配线（水平）子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
  3. 干线（垂直）子系统由设备间的配线设备和跳线，以及设备间至各楼层配线间的连接电缆组成。

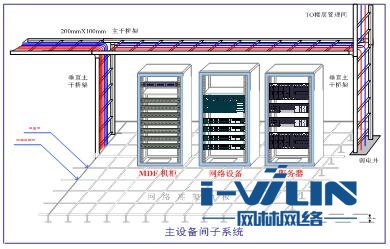

  4. 设备间子系统由综合布线系统的建筑物进线设备，电话、数据、计算机等各种主机设备及其保安配线设备等组成。

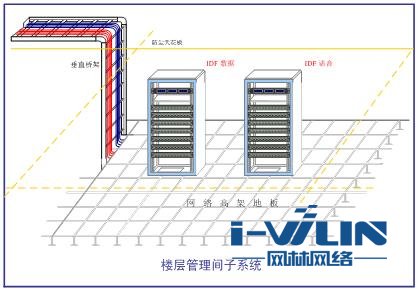

  5. 管理子系统设置在每层配线设备的房间内，是由交接间的 配线设备，输入/输出设备等组成。
  6. 建筑群子系统由二个及以上建筑物的电话、数据、电视系统组成一 个建筑群子系统，它是室外设备与室内网络设备的接口，它终结进入建 筑物的铜缆和/ 或光缆，提供避雷及电源超荷保护等。

　　1 设备间子系统

设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。设备间是一个建筑物的中心管理场所，因此，综合布线系统必须依据这个中心管理位置设置对整个系统进行集中管理的中心，搭建整个系统的神经中枢。这个综合布线系统集中管理的中心就是设备间子系统，也即是综合布线系统的主配线架系统。

2 垂直子系统

它是整个综合布线系统中重要的连接信道和枢纽，是构成综合布线系统的神经干线传输系统，负责完成神经中枢和神经末梢（即：信息点）之间的信号传导。一般采用大对数主干电缆。对于高速数据主干，一般选用多模光缆。

3 管理子系统

管理子系统设置在每层配线间及大楼主设备间内，由相应的配线盘、跳线及辅助配件等组成，对各楼层进行管理。

4 水平子系统

水平布线子系统由水平线缆组成,随着综合布线技术的不断更新和发展，水平线缆由最初的三类，不断发展到今天仍然在广泛使用的五类、超五类以及正逐步推广的六类、今后要出现的七类等等。甚至，随着光纤到桌面（FDDI）等技术的不断发展，水平线缆的常用家族中会出现光纤等新形式的布线方式。

5 工作区子系统

工作区子系统是办公区间的活动场所，灵活和可扩展是其主要的目的，在现在局域网中在工作区都会加入无线覆盖这样更加强了使用的灵活性。

6 建筑群子系统
实现楼层之间的连接，在一定距离的情况下使用单模光纤以实现楼与楼之间通信，在居民区或者是新建厂房之类中更能体现它的优势。

　对于综合布线性能规划问题，则并无严格的规范，根据用户的使用和背景而有不同的理解。对一些商业开发项目来讲，超五类系统已经是高性能的代表了，而绝大多数政府、企业、电信、银行等网络密集用户，则有更高的要求。客户根据自身发展的需要，采用六类系统，这样可以保障本套网络系统的高效、可靠运行。展望未来，像视频会议，多媒体数据库业务等大容量，高带宽的需求都会逐渐应用。
